知识丨一分钟带你学会中途开关接线，打造智能家居电气一开多控

“入室开灯，床头关灯”的照明双控设计，是现代家庭常见的配置。不过在一些大型住宅，如别墅，以及公共场所，往往还需要实现三个或者更多的位置对同一个用电器进行通断控制，中途开关，也叫一开多控开关应运而生。

中途开关原理

在双控开关之间安装一个或者多个中途开关，实现远距离三地及以上控制一个或一组负载。

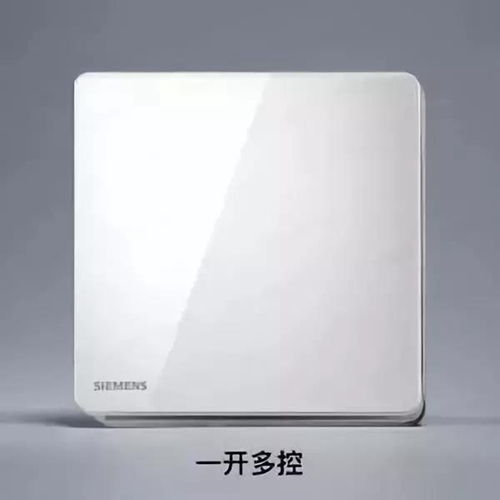

初看中途开关，正面外形和普通的单控、多控开关没有区别，不过其背部有四个接线孔，分别对接前后两个双控开关的两条控制线。

中途开关接线

多控开关接线已经让人头痛，如何保证中途开关接线正确呢？

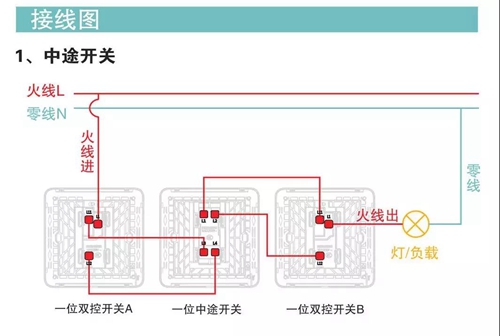

我们先来看一张简单的接线示意图：

安装接线步骤

不知道你是否看懂了呢？别急，详细安装步骤已为你准备好！

只要1分钟就可以迅速掌握安装技巧！

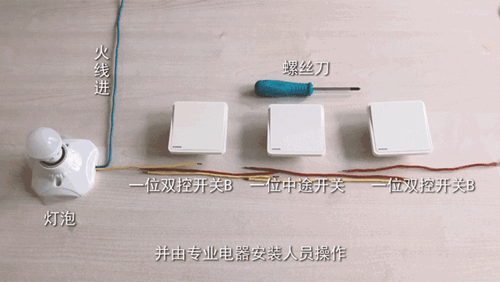

1.准备相关物料，一个灯头作为负载，两个一位双控开关和一个一位中途开关，6节电线作为火线和控制线。

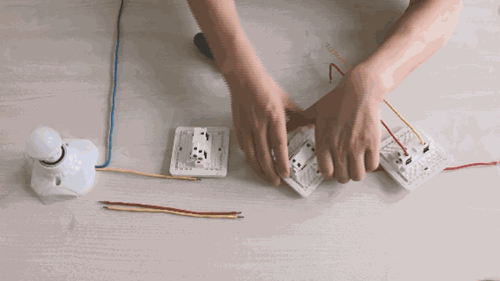

2.连接一位双控开关A和一位中途开关。

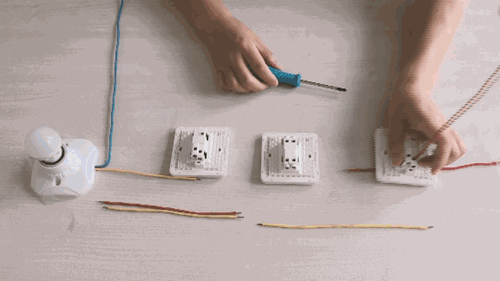

首先将红黄两根控制线分别接入一位双控开关A的L11和L21接线孔，用螺丝刀拧紧。

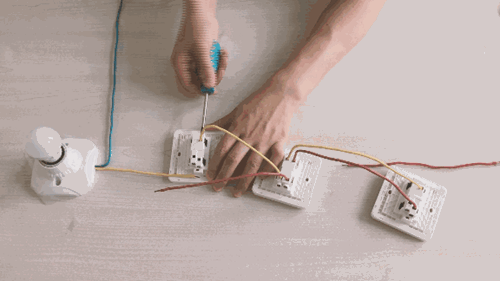

3.将一位双控开关A的L11和L21出线，分别连接到中途开关的L3、L4接线端子，L11对应L3，L21对应L4，拧紧固定。

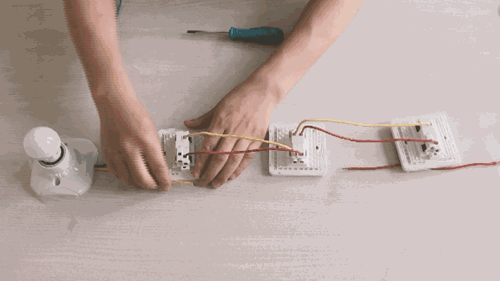

4.参照上一步骤，连接一位双控开关B和一位中途开关。

一位双控开关B的L11和L21接线孔，分别接中途开关L1和L2孔，拧紧固定。

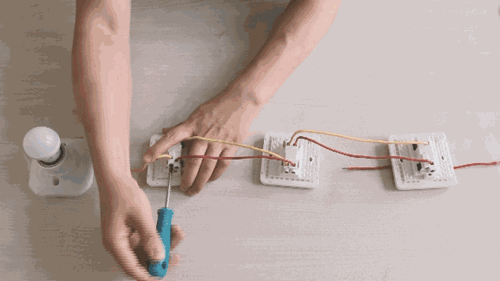

5.连接负载，首先将火线出线与一位双控开关B的L1接线端子连接，固定。

6.将火线进线与一位双控开关A的L1接线端子连接，固定，接线完毕。

简简单单，几步搞定！只要理清四根接线对应的属性和位置，其实中途开关的安装一点都不难。

但是还是有两个注意事项需要提醒大家注意：

1、安装和拆卸中途开关时，必须先断开主电源，严禁带电操作；

2、考虑到兼容性和安装可操作性，在一次安装中，建议使用同一品牌同一系列的多控开关和中途开关。

3、16A插座最好选用带开关的16A插座，在日常使用过程中通过控制开关来断电/通电，不用经常插拔插头，使用便捷；
