一文读懂米家部分智能硬件：米家Zigbee及WiFi模块拆解分析

拆解开始

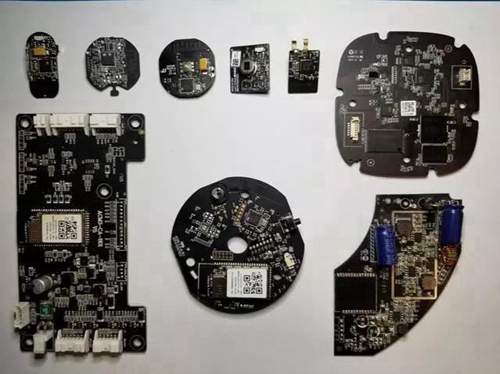

▲左到右依次是：门磁传感器，温湿度传感器，无线开关，人体感应，小爱迷你，空气净化器，网关，吸顶灯

智能家居常见的几种无线连接方式，WIFI，蓝牙，zigbee，射频315/433。

1：射频315/433在智能家居领域用的最早最普遍的一种方案，设计简单成本低，但是致命弱点是不能双向实时反馈通信，也就是说控制信号发出后不能实时反应被控制设备的状态，注定是要被淘汰的。

2：WiFi的特点就是设备多、范围广、速度快，但耗电量大不适合做低功耗传感器。蓝牙的特点是功耗低，稳定性好，开放协议，但是多组网麻烦，通常都是一对一。

3：ZigBee技术是一种近距离、低复杂度、低功耗、低速率、低成本的双向无线通讯技术，ZigBee可以工作在2.4GH(全球)，最高250Kbit/s，最低20Kbit/s，传输距离在10-75M之间，ZigBee的安全性是公认的比较好的，采用AES-128加密方式，另外，ZigBee网络的自组织网和自愈能力强。应该是最有前景的智能家居无线方案。

米家智能产品中的ZigBee硬件方案

先以绿米单火线智能开关为例讲解，此产品的组网是：终端app（wifi）——网关（wifi/zigbee）——开关（zigbee）

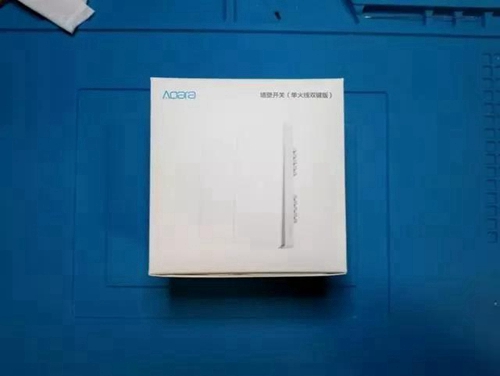

▲包装

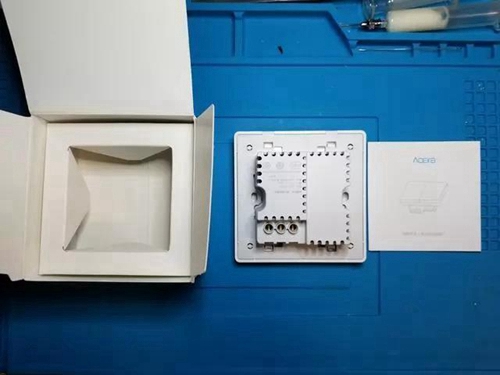

▲主体，说明书

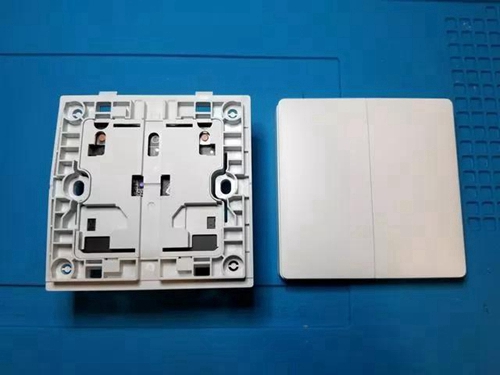

▲取下面板

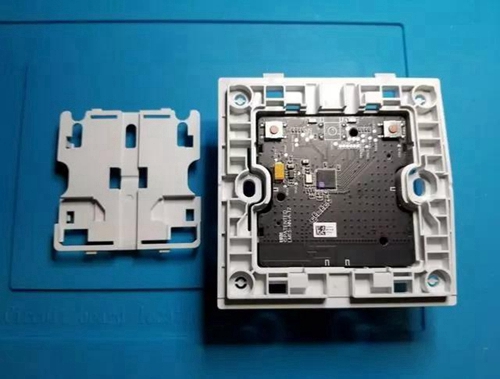

▲取下固定盖板

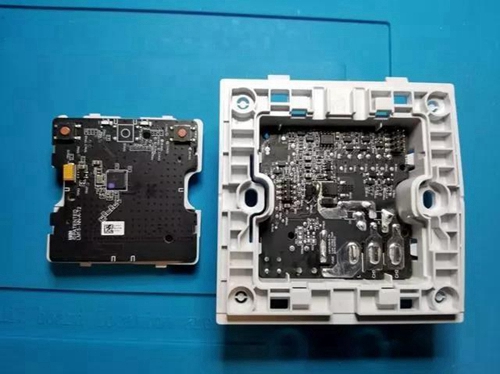

▲双层板设计，顶层PCB为主控板，底层PCB为电源及开关板

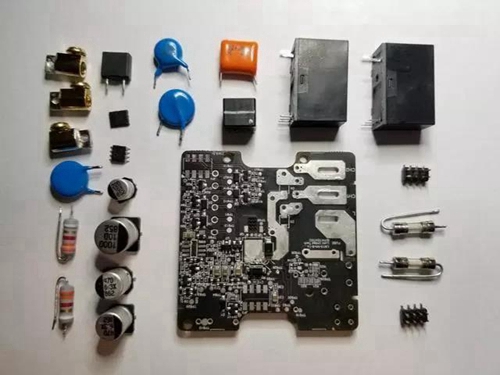

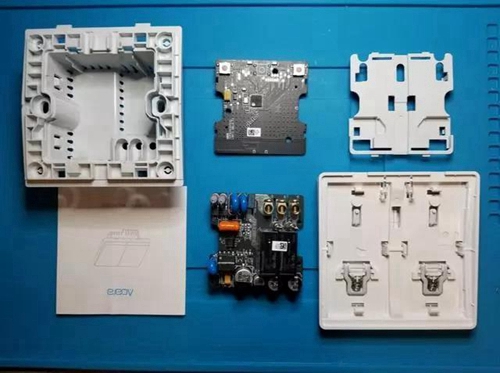

▲全家福

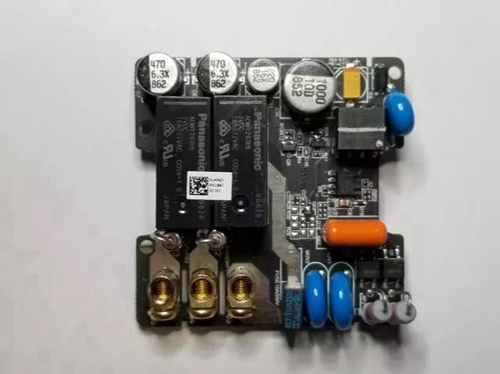

▲底层PCB继电器及单火线取电电路

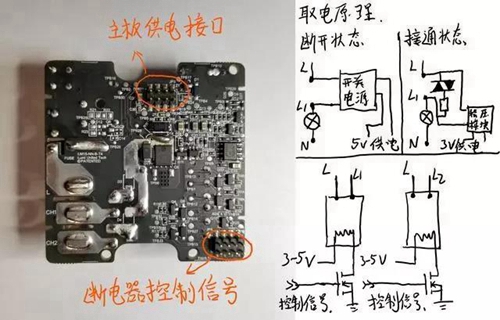

▲拆卸地板元件，分析电路原理图
