一文读懂米家部分智能硬件：米家Zigbee及WiFi模块拆解分析

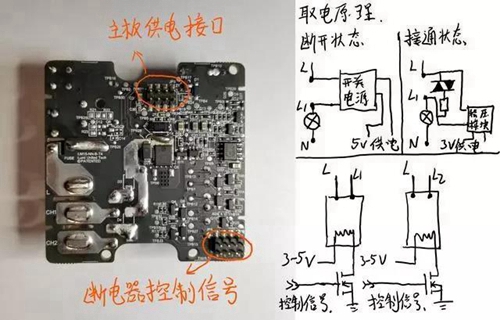

单火线取电，也就是要从开关电路得到3-5v的直流电压给主控模块和继电器供电。分两种状态，第一种开路状态，此状态下与开关进出接线端并联的高阻抗电路会形成电压，通过开关变压器转为5v直流供给主控模块。第二种导通状态，因为是用可控硅导通的，导通后可控硅两端会有稳定的0.7v电压，并联至稳压模块输出3v左右的电压供给主控。

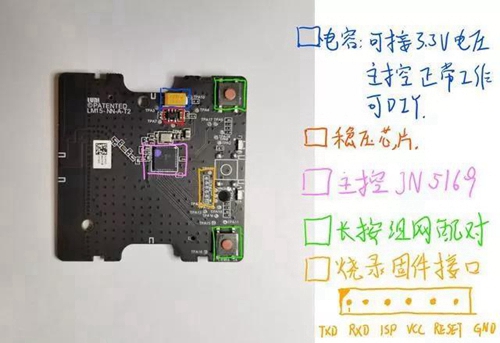

主控PCB，目前拆过的米家zigbee主控型号都为JN5169，板子的烧录接口都为6线，顺序为：TXD，RXD，ISP,VCC，RESET，GND

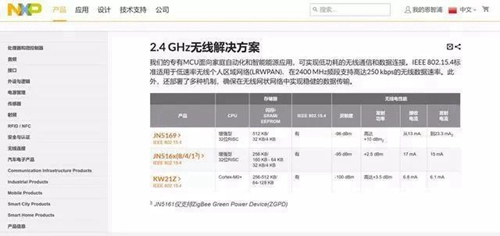

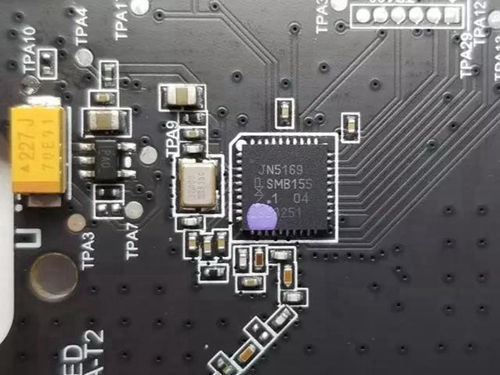

恩智浦 NXP 芯片细节

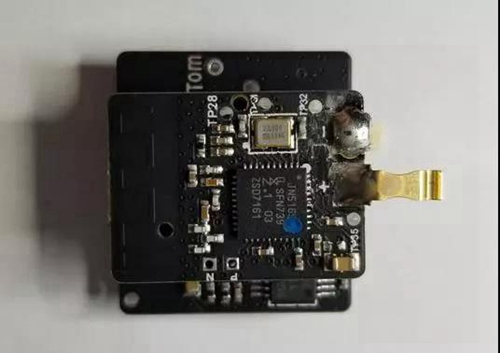

其他硬件主板，芯片均为JN5169

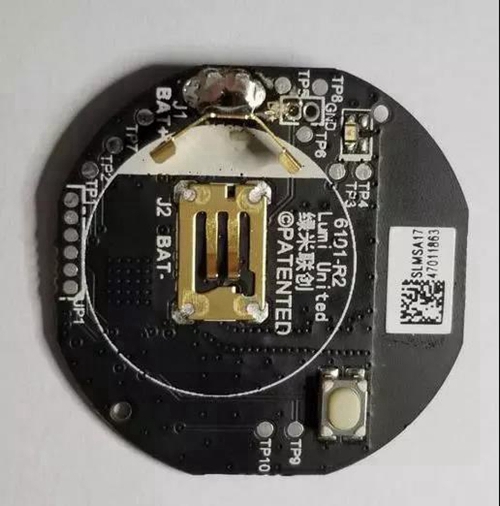

无线开关

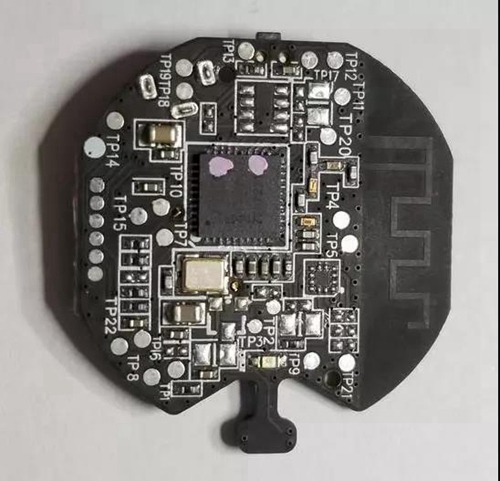

温湿度传感器

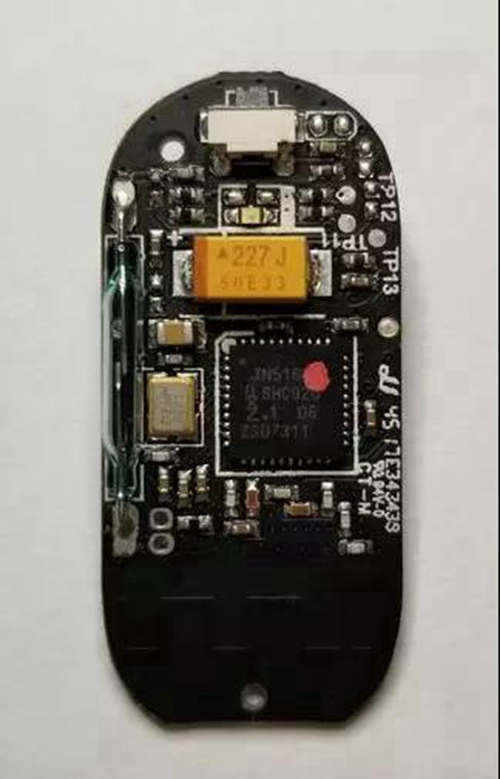

门磁传感器

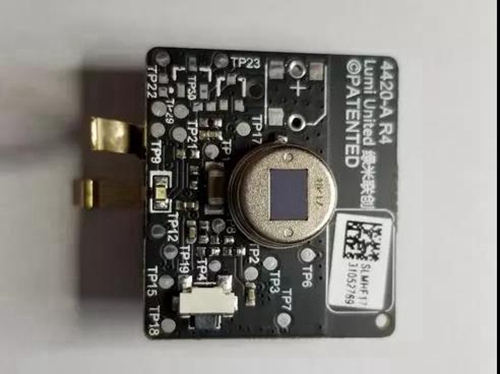

人体传感器正

人体传感器反
