一文读懂米家部分智能硬件：米家Zigbee及WiFi模块拆解分析

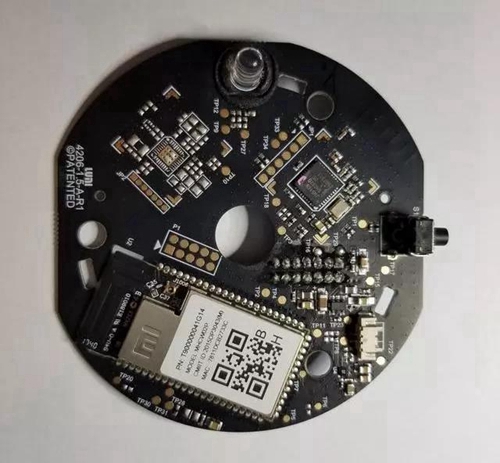

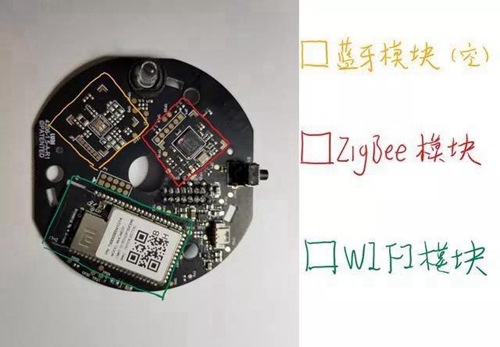

无线网关

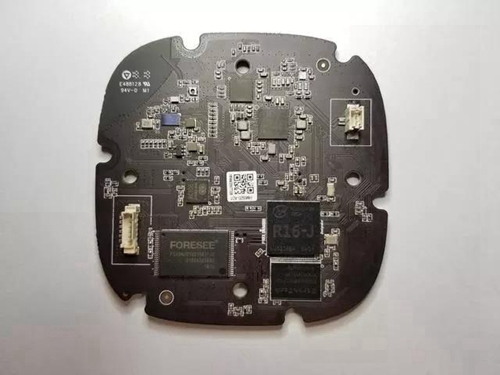

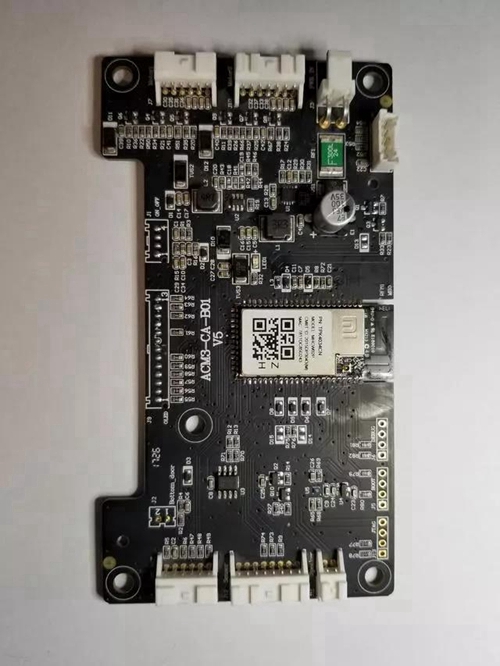

空气净化器pro（WiFi）

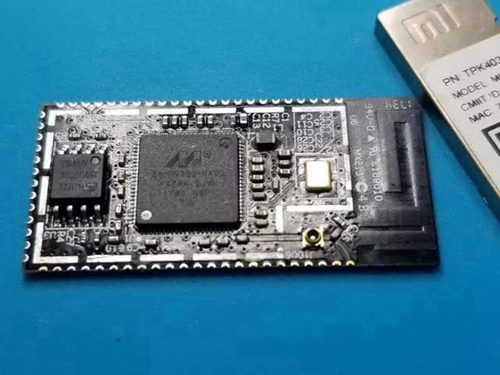

WiFi模块主控芯片

吸顶灯（WiFi，蓝牙），模块已阵亡。

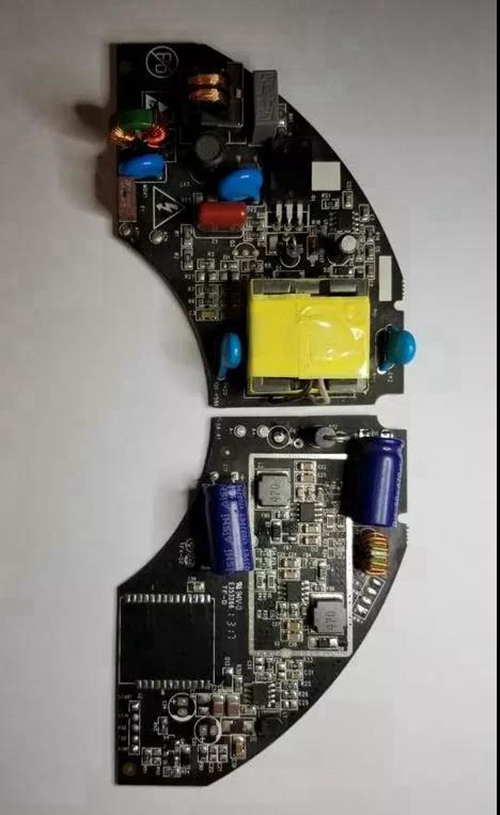

▲上半部分为开关电源，下半部分为wifi模块及pwm控制电路

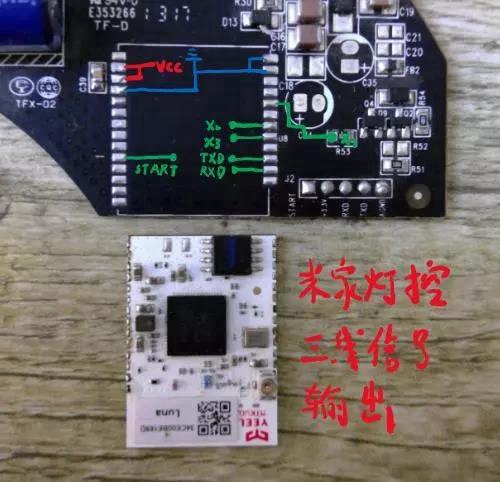

报废掉的吸顶灯无线模块，只接供电模块可被识别，连续开关5次重置，三路输出，均为pwm信号，两路默认占空比为0，1路默认占空比为50%，app可调。

米家Zigbee及WiFi模块研究所得

1.模块均可以利用zigbee抓包工具成功抓包，（ubiqua），用上位机控制。

2.部分模块是基于zigbee pro 2.x开发的，可以抓取数据包，加入第三方模块创建的网络，但无keyexchange动作，可重新二次基于3.0协议栈开发。

3.所有模块均可用下载器连至电脑进行二次开发，nxp官网有相应工具和实例代码包。

4.目前市面上有很多5169/2530的模块，但是都法直接接入米家网关，目前也无法烤出米家各硬件代码包来复制模块。

5.能接入米家的第三方WiFi模块已经有很多，种类也很多。若想高性价比体验智能家居可选。
